Соединительные муфты (Prysmian)

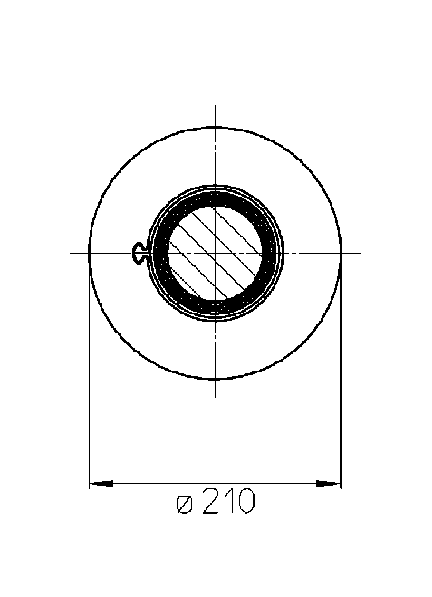

CFJ-123/245

Описание продукции

Предварительно изготовленная, литая, соединительная муфта Click-Fit разработана для соединения двух высоковольтных кабелей.

123 кВ 245 кВ

Электрические характеристики

максимальное напряжение системы	123 кВ/245 кВ
диапазон сечений жил кабеля	240-1600 мм²/ 400-2500 мм²
алюминиевая круглая цельнотянутая жила	240-1200 мм²/ 400-1200 мм²
алюминиевая круглая скрученная или Milliken	240-1600 мм²/ 400-2500 мм²
медная круглая скрученная или Milliken	240-1600 мм²/ 400 -2500 мм²
максимальный диаметр по изоляции (подготовленной)	80 мм/ 105 мм

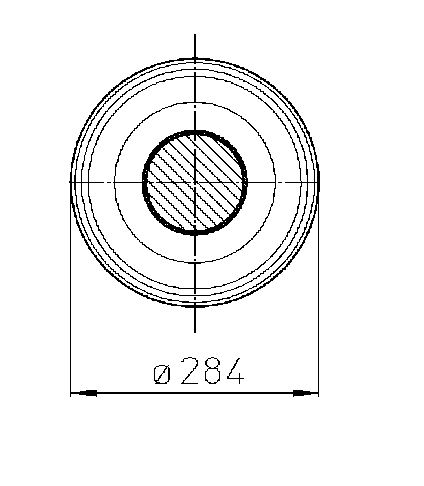

CFJX-123/245

Описание продукции

Предварительно изготовленная, литая, соединительная муфта Click-Fit с медным кожухом для соединения двух экструдированных высоковольтных кабелей одинаковой конструкции с заземлением с одной стороны или с транспозицией экранов.

123 кВ 245 кВ

Электрические характеристики

максимальное напряжение системы	123 кВ/245кВ
диапазон сечений жил кабеля	240 - 1600 мм² 400 - 2500 мм²
алюминиевая круглая цельнотянутая жила	240 - 1200 мм² 400-1200 мм²
алюминиевая круглая скрученная или Milliken	240-1600 мм² 400 - 2500 мм²
медная круглая скрученная или Milliken	240-1600 мм² 400 - 2500 мм²
максимальный диаметр кабельной изоляции (подготовленной)	80 мм/105 мм

SFJ-123

Описание продукции

Предварительно изготовленная, литая, соединительная муфта Click-Fit разработана для соединения двух высоковольтных кабелей с СПЭ-изоляцией (герметизация термоусаживаемой трубкой).

ø190 мм

Электрические характеристики

максимальное напряжение системы	123 кВ
алюминиевая круглая цельнотянутая жила	240 - 800 мм²
алюминиевая круглая скрученная или Milliken	240-800 мм²
медная круглая скрученная или Milliken	240-800 мм²
максимальный диаметр кабельной изоляции (подготовленной)	70 мм
