Трансформаторные вводы (Prysmian)

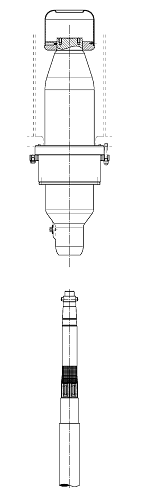

CFCO-123/245

Описание продукции

Предварительно изготовленный, сухой трансформаторный ввод Click-Fit предназначен для присоединения высоковольтных кабелей с СПЭ-изоляцией к кабельным отсекам трансформаторов.

Особенности конструкции

Размеры и комплектность поставки соответствуют МЭК 60859 (1999). Конструкция - сухая, укороченное исполнение;
Применимо для однофазных и трехфазных кабельных вводов;
Не требует обслуживания в процессе эксплуатации;
Предварительно изготовленные и испытанные на заводе составные части муфты;
Малая трудоемкость монтажа за счет технологии Click-Fit;
Цельная конструкция изолятора (отсутствие жидкой или газовой среды в ее составе);
Оболочка кабеля электрически изолирована от кабельных вводов.

Электрические характеристики

максимальное напряжение системы	123 кВ 245 кВ
диапозон сечений жил кабеля	240-1600 мм² для 123 кВ
алюминиевая круглая цельнотянутая жила	240 - 1200 мм² 300-1200 мм²
алюминиевая круглая скрученная или Milliken	240-1600 мм² 300-2500 мм²
медная круглая скрученная или Milliken	240-1600 мм² 300-2500 мм²
максимальный диаметр кабельной изоляции (подготовленной)	89 мм/108 м

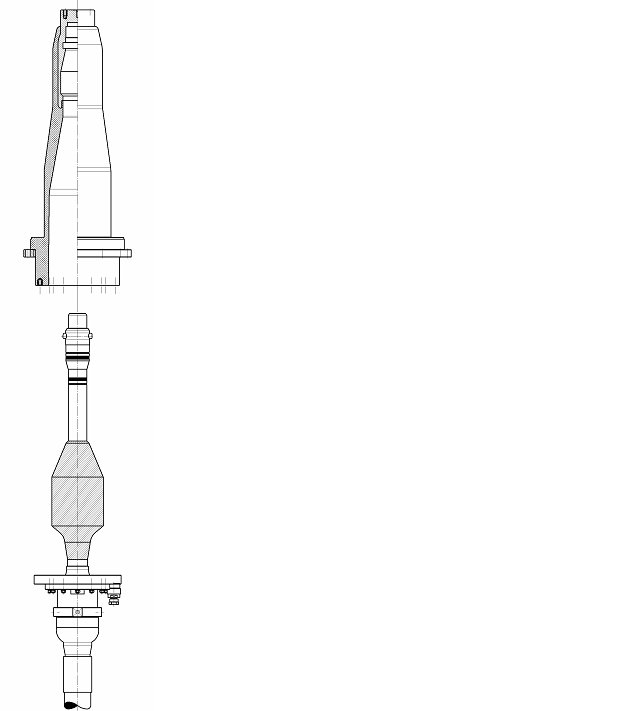

CFMT-123, 145, 245, 420

Масло заполненный трансформаторный ввод, предназначен для присоединения кабелей к отсекам трансформаторов.

Описание продукции

Масло заполненный трансформаторный ввод;
Размеры и комплектность поставки соответствуют МЭК -60859;
Применимо для однофазных и трехфазных кабельных вводов.

Электрические характеристики

максимальное напряжение системы	123 кВ
диапозон сечений жил кабеля	240-1200 мм²
алюминиевая круглая цельнотянутая жила	240 - 1200 мм²
алюминиевая круглая скрученная или Milliken	240-1200 мм²
медная круглая скрученная или Milliken	240-1600 мм² 300-2500 мм²
максимальный диаметр кабельной изоляции (подготовленной)	89 мм/108 м
